الجزء رقم 00018 خاص بالطويق لخراطيم SAE 100R7 أو R8. YH الهيدروليكية تقوم بتصنيع الأحجام القياسية من هذا النوع. تتميز الحلقات بحرف "YH" ولكن لا توجد علامات تجارية أو غيرها مقبولة في المصنع. معظم الحبيبات مجلفنة والألوان الشائعة صفراء وبيضاء. ألوان مختلفة لا تعني جودة مختلفة. الألوان هي فقط لتفضيل العملاء.
تفاصيل
√ الجزء رقم: 00018 (الطويق لخرطوم SAE 100R7 / R8)
الأحجام: الأحجام المعروضة في البيانات الفنية هي الأحجام القياسية لدينا ولكن تتوفر أبعاد العميل المطلوبة
√ النهاية: المجلفن. الكروم مطلي؛ رذاذ رسمت
√ تفاصيل موك: لبنود المخزون ، موك غير مطلوب. الآخرين ، 300PCS عنصر واحد
amples العينات: أقل من 5 أجهزة كمبيوتر مجانا
1. نماذج مختلفة من الحلقات خرطوم لاختيارك
√ الحلقات ل SAE 100R1AT ، DIN EN853 1SN: 00110 و 00100
√ الحلقات ل SAE 100R2AT ، DIN EN853 2SN: 00210 و 00200
√ الحلقات لـ SAE 100R1AT و DIN EN853 1SN و SAE 100R2AT و DIN EN853 2SN: 03310
√ الحلقات لـ DIN EN856 4SP و DIN EN865 4SH و SAE 100R12: 00400
√ الحلقات لخراطيم SAE 100R7 / R8: 00018
2. المواد الخام
√ 20 الكربون الصلب 316 الفولاذ المقاوم للصدأ 304 الفولاذ المقاوم للصدأ
3. تدفق الدردشة
√ YH Hydraulic لديها خبرات غنية في إنتاج الطويق الهيدروليكي SAE 100R7. نحن قادرون على توفير أنواع مختلفة من الحلقات الهيدروليكية خرطوم ، مثل الحلقات لخراطيم R1AT 1SN ، الحلقات لخراطيم R2AT 2SN ، الحلقات لخراطيم 4SP 4SH R12 ، الخ. إنها لفكرة مثالية تجعيد الحلقات الجيدة مع التركيبات لتجميع خراطيم المياه دون تسريب.
cutting قطع المواد الخام - تزوير المواد الخام - تصميم آلات CNC - الجزء رقم. على الطويق الجسم - الجلفنة - التعبئة
رسم
معلومات تقنية
| 代号 | 胶管 خرطوم BORE | 尺寸 الأبعاد | ||
| الجزء رقم | 公 称 内径 DN | ASH 号 DASH | د | L |
| 00018-03 | 5 | 3 | 14 | 25 |
| 00018-04 | 6 | 4 | 17 | 30 |
| 00018-05 | 8 | 5 | 19 | 30 |
| 00018-06 | 10 | 6 | 21 | 30 |
| 00018-08 | 12 | 8 | 25.5 | 34.2 |
| 00018-10 | 16 | 10 | 29 | 38.5 |
| 00018-12 | 20 | 12 | 33 | 43 |

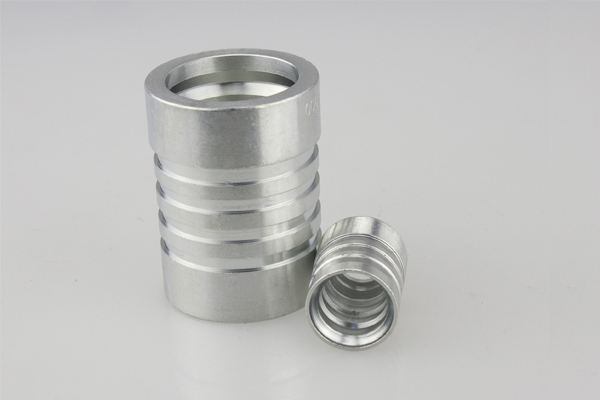

الطويق 00605 هو نوع التعشيق لخراطيم تقوية R13 المستخدمة في الآلات الهيدروليكية المختلفة. الحلقات المصنعة في مصنع YH هي لتجميعات الخراطيم العالية والمتوسطة والمنخفضة الضغط. الجزء الخاص بنا يعتمد على معيار الفائز. للحصول على معايير أخرى ، يرجى الاتصال بالمبيعات أو تنزيل الكتالوج الإلكتروني الموضح أدناه للتأكيد من خلال الجزء الخاص بنا.
تفاصيل
no الجزء رقم: 00605 (الانترلوك الطويق ل R13 تعزيز خرطوم)
√ المواد: الكربون الصلب # 20 ؛ الفولاذ المقاوم للصدأ النحاس. الألومنيوم
√ الميزات: مراقبة الجودة الصارمة للغاية. الاستثمارات الغنية للمعدات. ختم جيدة وعالية القوة. درجات عالية من سطح أملس
√ التطبيق: السيارات ، الهندسة ، المخرطة ، المعادن ، البترول ، التعدين ، التشييد ، بناء السفن والعديد من المجالات الأخرى المتعلقة بالهيدروليك ونظام توصيله من السوائل أو الغاز.
رسم
معلومات تقنية
| 代号 | 胶管 خرطوم BORE | 尺寸 الأبعاد | ||
| الجزء رقم | 公 称 内径 DN | ASH داش | د | L |
| 00605-08 | 12 | 8 | 33 | 46 |
| 00605-12 | 20 | 12 | 40 | 55 |
| 00605-16 | 25 | 16 | 49 | 64 |
| 00605-20 | 32 | 20 | 61 | 70 |
| 00605-24 | 40 | 24 | 70 | 82.5 |
| 00605-32 | 50 | 32 | 85 | 83.2 |

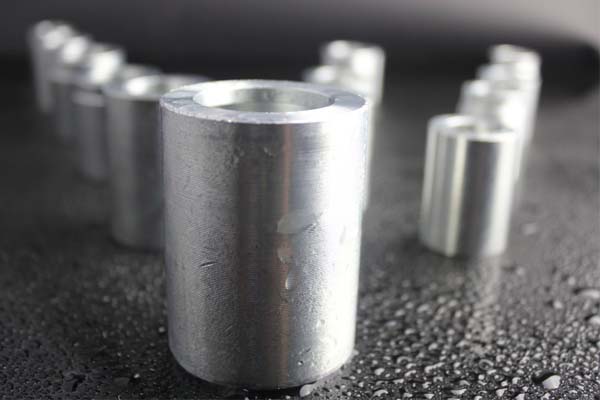

Ferrule 00200 هو نوع skive للخراطيم الهيدروليكية SAE 100R2AT أو EN853 2SN. YH Hydraulic لديها خبرة غنية في تصنيع الحلقات الهيدروليكية التي تتراوح أحجامها من 02 إلى 32. مع تزويدنا بآلات الاختبار المتقدمة ، فإننا نضمن دقة الإنتاج.
تفاصيل
no الجزء رقم: 00200
√ اسم العلامة التجارية: YH
مكان المنشأ: نينغبو ، الصين (البر الرئيسي)
√ المواد: الكربون الصلب رقم 20 (الفولاذ الطري)
√ وقت التسليم: في غضون 10 أيام بعد تلقي الودائع
√ الحزمة: النايلون البلاستيكية. الكرتون المموج؛ حالة الخشب الرقائقي متعددة
-خدمة مخصصة المنحى: YH يمكن أن تقدم التصاميم للعملاء ، وكذلك نرحب رسومات العملاء أو العينات.
رسم
معلومات تقنية
| 代号 | 胶管 خرطوم BORE | 尺寸 الأبعاد | ||
| الجزء رقم | 公 称 内径 DN | ASH 号 DASH | د | L |
| 00200-02 | 4 | 2 | 20.6 | 27 |
| 00200-04 | 6 | 4 | 21 | 30.2 |
| 00200-05 | 8 | 5 | 24 | 32 |
| 00200-06 | 10 | 6 | 24.5 | 32 |
| 00200-08 | 12 | 8 | 30 | 34 |
| 00200-10 | 16 | 10 | 33.4 | 39.2 |
| 00200-12 | 20 | 12 | 38 | 43.4 |
| 00200-16 | 25 | 16 | 46 | 50 |
| 00200-20 | 32 | 20 | 56 | 57 |
| 00200-24 | 40 | 24 | 62 | 60 |
| 00200-32 | 50 | 32 | 75 | 75 |
نحن المهنية الحلقات الهيدروليكية (03310) المصنعة في نينغبو ، الصين. تُعد القطعة 03310 نوعًا من الحلقات غير المخلوطة في SAE 100R1AT أو R2AT Hose. الكربون الصلب العادي هو المواد المستخدمة في الغالب في المصنع. تشارك أحجام كاملة لهذا النوع في إنتاجنا اليومي من 3/16 '' إلى 2 ''.
تفاصيل
√ الجزء رقم: 03310
√ الاستخدام: مجهزة بتجهيزات لخرطوم SAE 100R1AT أو R2AT
√ السطح: الزنك مطلي. طلبات العملاء
√ معدات المعالجة: آلات التصنيع باستخدام الحاسب الآلي ؛ لكمة التلقائي
√ منتجات الأوراق المالية: المتاحة.
رسم
معلومات تقنية
| 代号 | 胶管 خرطوم BORE | 尺寸 الأبعاد | ||
| الجزء رقم | 公 称 内径 DN | ASH 号 DASH | د | L |
| 03310-03 | 5 | 3 | 19 | 24 |
| 03310-04 | 6 | 4 | 23 | 30.2 |
| 03310-05 | 8 | 5 | 24 | 31.3 |
| 03310-06 | 10 | 6 | 26 | 32 |
| 03310-08 | 12 | 8 | 29 | 34 |
| 03310-10 | 16 | 10 | 33 | 37.5 |
| 03310-12 | 20 | 12 | 37 | 43 |
| 03310-16 | 25 | 16 | 46 | 51 |
| 03310-20 | 32 | 20 | 59 | 57 |
| 03310-24 | 40 | 24 | 67 | 60 |
| 03310-32 | 50 | 32 | 80 | 75 |
00210 هو الطويق لخرطوم SAE 100R2AT أو خرطوم EN853 2SN. لإنهاء إنتاج 00210 من الحلقات ، يستغرق الأمر أكثر من 8 خطوات من قطع المواد إلى عبوات المنتجات في مصنع YH. أبعادها مصممة لتلبية المتطلبات القياسية الدولية. درجات عالية من الانتهاء السلس تضمن جودتها العالية التي يمكن أن تلبي احتياجات العملاء مع ميزاته الخاصة والمؤهلة.
تفاصيل
no الجزء رقم: 00210
√ الطويق اللون: الأصفر. أبيض؛ فضة
√ طلاء: الجلفنة. لوحة الكروم
√ الميزة: لون جيد وبريق. الطويق تنظيفها الداخلية. لدغ والشوائب تجنبها.
√ المواد: الكربون الصلب. الفولاذ المقاوم للصدأ (SS304 أو SS316)
رسم
معلومات تقنية
| 代号 | 胶管 خرطوم BORE | 尺寸 الأبعاد | ||
| الجزء رقم | 公 称 内径 DN | ASH 号 DASH | د | L |
| 00210-04 | 6 | 4 | 20.5 | 30 |
| 00210-05 | 8 | 5 | 22 | 32.4 |
| 00210-06 | 10 | 6 | 25 | 32 |
| 00210-08 | 12 | 8 | 28.6 | 35 |
| 00210-10 | 16 | 10 | 32 | 38 |
| 00210-12 | 20 | 12 | 36 | 44.2 |
| 00210-16 | 25 | 16 | 45 | 52 |
| 00210-20 | 32 | 20 | 56 | 57 |
| 00210-24 | 40 | 24 | 62.5 | 60.5 |
| 00210-32 | 50 | 32 | 75 | 75 |
